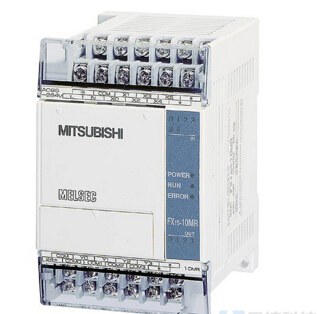

三菱FX1S系列PLC适用于最小的封装，它是希望低成本的用户在有限的I/0范围内寻求功能强大的控制的首选目标。FX1S提供最多30个I/O点，并且能通过串行通信传输数据，MT机型还具备定位能力，广泛运用于各种小型机械设备上。

概述：

1、主机有10点(6I/4O)、14点(8I/6O)、20点(12I/8O)、30点(16I/14O) 4种类型

2、该类型PLC主要用在全部是数字量输入、数字量输出的控制点少的设备上

3、可直接连接220V市电，内置8K步的EEPROM存储器，内无电池，维护方便

4、该系列晶体管输出(MT)的PLC，可输出2路100KHz脉冲，直接驱动伺服或步进马达

5、该系列PLC不能带扩展模块，但可通过安装BD板来扩展少量I/O

6、该系列PLC通过安装1N系列BD板，可实现RS232、RS485、RS422通讯

特点：

● FX1S系列PLC把优良的特点融合进一个很小的控制器中。

● FX1S适用于最小的封装，它是希望低成本的用户在有限的I/0范围内寻求功能强大的控制的首选目标。

● FX1S提供多达30个I/O，并且能通过串行通信传输数据，所以它能用在常用的紧凑型PLC不能应用的地方。

● FX1S体积虽小，但功能强大：

1）主机点数10/14/20/30，分为晶体管输出/继电器输出，交流电源/直流电源，具有2000步存储容量。

2）定位和脉冲输出功能： 一个PLC单元中每相能同时输出2点100KHz脉冲。

3）PLC配备有7条特殊的定位指令，包括零返回、绝对或相对地址表达方式及特殊脉冲输出控制。

4）可以通过扩展板连接显示模块或模拟量，扩展输入输出点数。

5）可以使用扩展板增加模拟电位器，输入输出点数增加。

6）并且能安装显示模块FX1N-5DM，能监控和编辑定时器、计数器和数据寄存器。

7）还能通过FX1N-2AD-BD，FX1N-1DA-BD实现模拟量输入，输出。

8）网络和数据通信功能： 通过连接扩展板或特殊适配器能实现多种通信和数据链接，比如RS485，422，232 。
