产品说明
28点NPN型输入，20点继电器（R）或晶体管（T）或继电器晶体管混合（RT）输出
AC220V（E）电源或DC24V（C）电源
不支持扩展模块，但可外接2块BD板和1个左扩展ED模块
具有更高的处理速度
带时钟并对数据进行掉电保持
支持基本的逻辑控制和数据运算
支持高速计数、脉冲输出、外部中断、C语言编辑功能块、I/O点的自由切换、自由格式通讯、MODBUS通讯等功能
一般规格
性能规格
产品外观及尺寸(单位:mm)
28点NPN型输入，20点继电器（R）或晶体管（T）或继电器晶体管混合（RT）输出
AC220V（E）电源或DC24V（C）电源
不支持扩展模块，但可外接2块BD板和1个左扩展ED模块
具有更高的处理速度
带时钟并对数据进行掉电保持
支持基本的逻辑控制和数据运算
支持高速计数、脉冲输出、外部中断、C语言编辑功能块、I/O点的自由切换、自由格式通讯、MODBUS通讯等功能
一般规格
| 项目 | 规格 |
| 绝缘电压 | DC 500V 2MΩ以上 |
| 抗噪声 | 噪声电压1000Vp-p 1uS 脉冲1分钟 |
| 空气 | 无腐蚀性、可燃性气体 |
| 环境温度 | 0℃~60℃ |
| 环境湿度 | 5%~95%（无凝露） |
| 通讯口1 | RS-232，连接上位机、人机界面编程或调试 |
| 通讯口2 | RS-232，连接智能仪表、变频器等 |
| 通讯口3 | RS-485，连接智能仪表、变频器等 |
| 安装 | 可用M3的螺丝固定或直接安装在的导轨上 |
| 接地 | 第三种接地（不可与强电系统公共接地） |
性能规格
| 项 目 | 规 格 | |
| 程序执行方式 | 循环扫描方式 | |
| 编程方式 | 指令、梯形图并用 | |
| 处理速度 | 0.05us | |
| 停电保持 | 使用FlashROM及锂电池 | |
| 用户程序容量 | 256KB | |
| I/O点数 | 总点数 | 48点 |
| 输入点数 | 28点（X0~X33） | |
| 输出点数 | 20点（Y0~Y21） | |
| 内部线圈（X） | 896点：X0~X77、X10000~X11177、X20000~X20177、X30000~X30077 | |
| 内部线圈（Y） | 896点：Y0~Y77、Y10000~Y11177、Y20000~Y20177、Y30000~Y30077 | |
| 内部线圈（M、HM） | 11008点 | |
| 流程（S、HS） | 1152点 | |
| 定时器（T） | 点数 | 672点 |
| 规格 | 100mS定时器：设置时间0.1~3276.7秒 10mS定时器：设置时间0.01~327.67秒 1mS定时器：设置时间0.001~32.767秒 | |
| 计数器（C） | 点数 | 672点 |
| 规格 | 16位计数器：设置值K0~32,767 32位计数器：设置值-2147483648~＋2147483647 | |
| 数据寄存器（D） | 11048字 | |
| FlashROM寄存器（FD） | 7120字 | |
| 高速处理功能 | 高速计数、脉冲输出、外部中断 | |
| 口令保护 | 6位长度ASCII | |
| 自诊断功能 | 上电自检、监控定时器、语法检查 | |

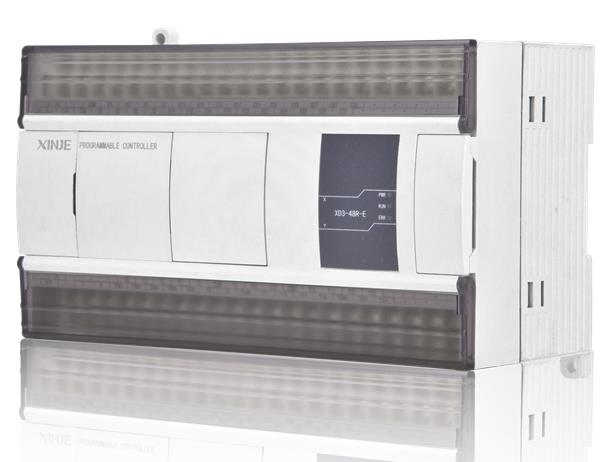

产品外观及尺寸(单位:mm)
