产品特点
以太网薄型PLC,小巧实用,节省安装空间
支持2~4路高速脉冲输出,3~4路AB相高速计数
8/16点输入、8/16点输出;晶体管输出,DC24V电源
最多可外接扩展16个扩展模块、1个ED模块
带2个以太网口,可实现以太网通讯
具有更高的处理速度,约为XC系列的12倍
带时钟并对数据进行掉电保持
支持基本的逻辑控制和数据运算
支持X-NET现场总线、PID、外部中断、C函数功能块、MODBUS通讯等功能
型号一览表
型号 | 输入点数 (DC24V) | 输出点数 (R,T) | ||||||
AC电源 | DC电源 | |||||||
继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | 继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | |||
NPN 型 | - | - | - | - | XL5E-16T | - | 8点 | 8点 |
- | - | - | - | XL5E-32T | - | 16点 | 16点 | |
- | - | - | - | XL5E-32T4 | - | 16点 | 16点 |
功能配置表
×不支持 √支持
系列及 点数 | USB口 | 232口 | 485口 | 以太 网口 | 扩展 模块 | 扩展 BD板 | 左扩展ED模块 | 高速计数 路数 | 脉冲输 出路数 (T/RT型) | 外部 中断 | |
递增 模式 | AB相 | ||||||||||
XL5E-16T | × | 1 | √ | 2 | 16个 | × | 1个 | 3 | 3 | 2 | 6 |
XL5E-32T | × | 1 | √ | 2 | 16个 | × | 1个 | 3 | 3 | 2 | 10 |
XL5E-32T4 | × | 1 | √ | 2 | 16个 | × | 1个 | 4 | 4 | 4 | 10 |
注意:所有机型均标配时钟功能。
本规格
项目 | 规格 |
绝缘电压 | DC 500V 2MΩ以上 |
抗噪声 | 噪声电压1000Vp-p 1us脉冲1分钟 |
空气 | 无腐蚀性、可燃性气体 |
环境温度 | 0℃~55℃ |
环境湿度 | 5%~95%(无凝露) |
PORT1口 | RS232,连接上位机、人机界面编程或调试 |
PORT2口 | RS485,连接智能仪表、变频器等 |
以太网口 | RJ45,连接上位机、监控,与局域网内的其他设备通讯 |
PORT3口 | 扩展ED通讯口 |
安装 | 可用M3的螺丝固定或直接安装在的导轨上 |
接地(FG) | 第三种接地(不可与强电系统公共接地) |
※1:用户程序容量,指保密下载时的最大程序容量。
※2:I/O点数,指用户可从外部接入、输出信号的端子数。
※3:X,指内部输入继电器,超出I点数的X可用作中间继电器。
※4:Y,指内部输出继电器,超出O点数的Y可用作中间继电器。
※5:【】标志,为默认的断电保持区域,不可更改。
※6:特殊用,指被系统占用的特殊用途的寄存器,不可另作他用,详情参阅附录1。
※7:输入线圈、输出继电器/晶体管的编号为八进制数,其他存储器的编号均为十进制数。
※8:没有与外设实连的I/O可作为快速内部继电器使用。
外观尺寸图(单位:mm)

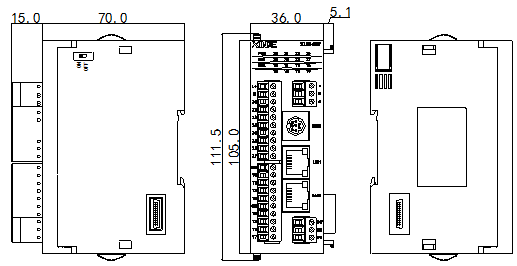

XL5E-16:

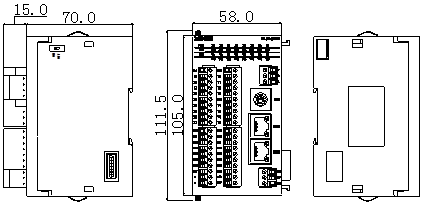

XL5E-32、XL5E-32T4:
