产品特点
薄型PLC,小巧实用,节省安装空间
支持2~4路高速脉冲输出,3~4路AB相高速计数
8/16点输入、8/16点输出;晶体管输出,DC24V电源
最多可外接扩展16个扩展模块、1个ED模块
支持USB口高速下载
具有更高的处理速度,约为XC系列的12倍
带时钟并对数据进行掉电保持
支持基本的逻辑控制和数据运算
支持X-NET现场总线、PID、外部中断、C函数功能块、MODBUS通讯等功能
型号一览表
型号 | 输入点数 (DC24V) | 输出点数 (R,T) | ||||||
AC电源 | DC电源 | |||||||
继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | 继电器输出 | 晶体管输出 | 晶体管继电器混合输出 | |||
NPN 型 | - | - | - | - | XL5-16T | - | 8点 | 8点 |
- | - | - | - | XL5-32T | - | 16点 | 16点 | |
- | - | - | - | XL5-32T4 | - | 16点 | 16点 |
功能配置表
×不支持 √支持
系列及 点数 | USB口 | 232口 | 485口 | 以太 网口 | 扩展 模块 | 扩展 BD板 | 左扩展ED模块 | 高速计数 路数 | 脉冲输 出路数 (T/RT型) | 外部 中断 | |
递增 模式 | AB相 | ||||||||||
XL5-16T | 1 | 1 | √ | × | 16个 | × | 1个 | 3 | 3 | 2 | 6 |
XL5-32T | 1 | 1 | √ | × | 16个 | × | 1个 | 3 | 3 | 2 | 10 |
XL5-32T4 | 1 | 1 | √ | × | 16个 | × | 1个 | 4 | 4 | 4 | 10 |
注意:所有机型均标配时钟功能。
※1:用户程序容量,指保密下载时的最大程序容量。
※2:I/O点数,指用户可从外部接入、输出信号的端子数。
※3:X,指内部输入继电器,超出I点数的X可用作中间继电器。
※4:Y,指内部输出继电器,超出O点数的Y可用作中间继电器。
※5:【】标志,为默认的断电保持区域,不可更改。
※6:特殊用,指被系统占用的特殊用途的寄存器,不可另作他用,详情参阅附录1。
※7:输入线圈、输出继电器/晶体管的编号为八进制数,其他存储器的编号均为十进制数。
※8:没有与外设实连的I/O可作为快速内部继电器使用。
外观尺寸图(单位:mm)

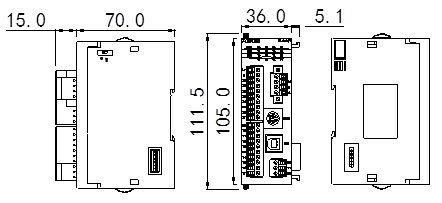

XL5-16T:

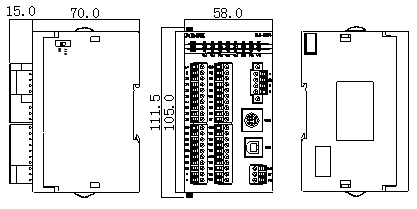

XL5-32T、XL5-32T4:
