机械手视觉定位系统解决方案 ——天地盖贴盒


系统介绍


1
基本概述

其工作方式通过双相机视觉系统计算目标位姿引导机械手运动定位。光电传感器检测目标到位,皮带停止传送,双相机根据外部信号触发拍照获取当前目标的图像信息,视觉系统软件通过图像融合技术识别目标当前的位姿,然后将目标位姿传给机械手系统运动定位,进而实现静态贴盒。


2
系统组成

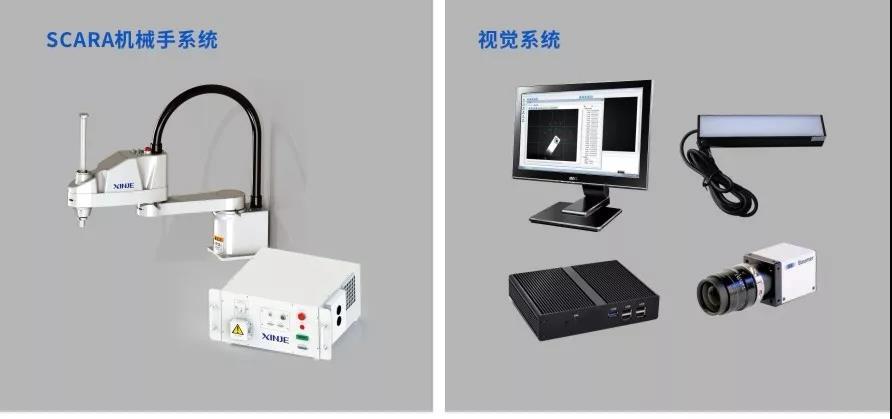

双相机天地盖贴盒系统组成



3

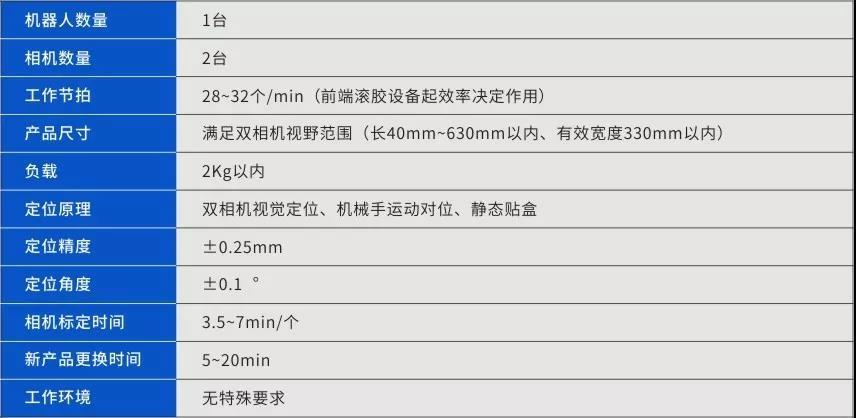

规格参数



系统优势


1

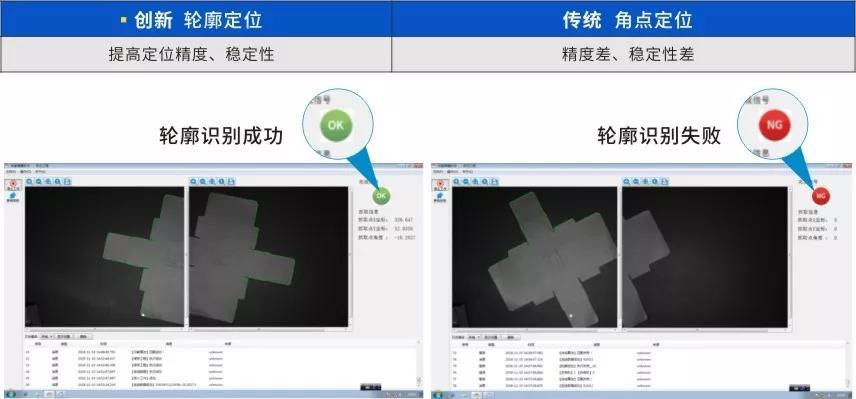

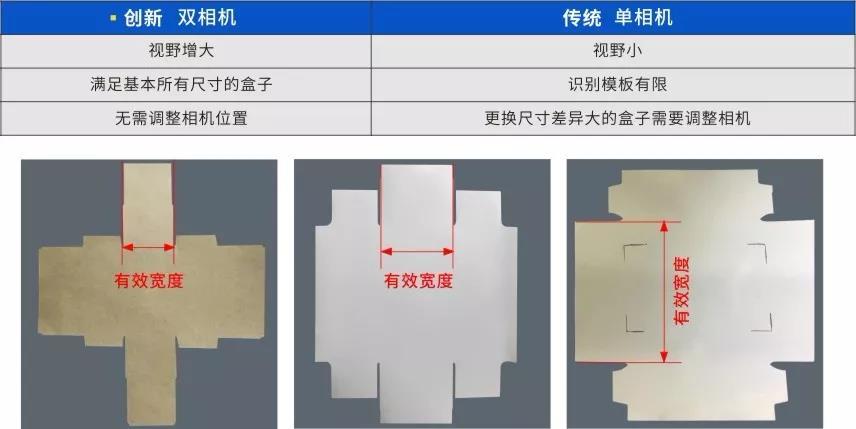

双相机轮廓定位





2

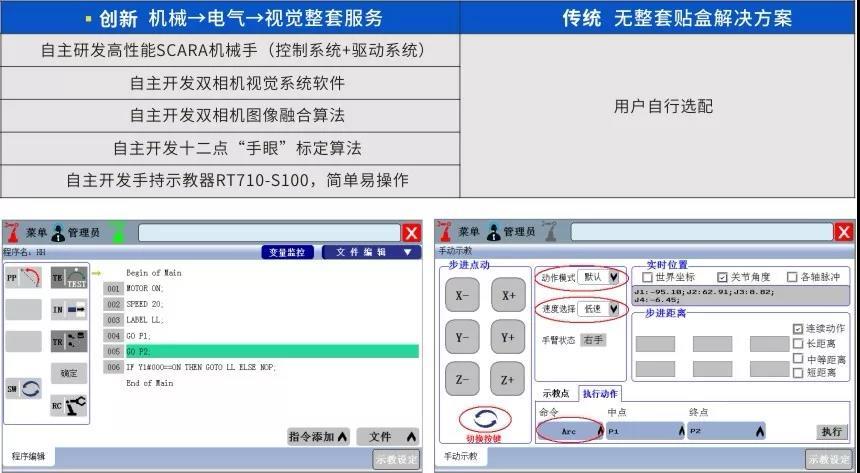

自主性强




3

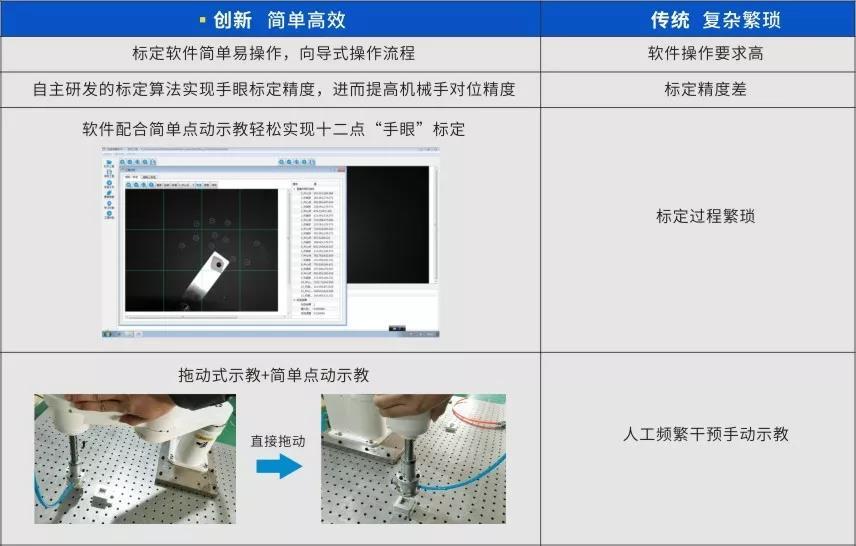

标定操作简单、过程高效、结果精度高




4

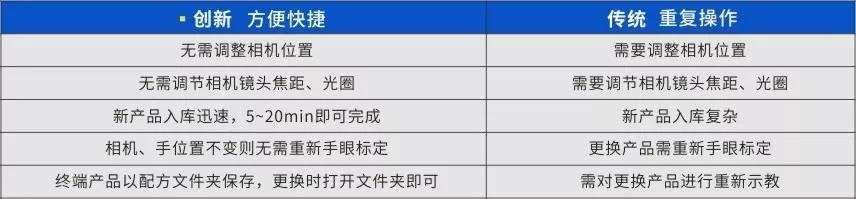

产品更换方便快捷




5

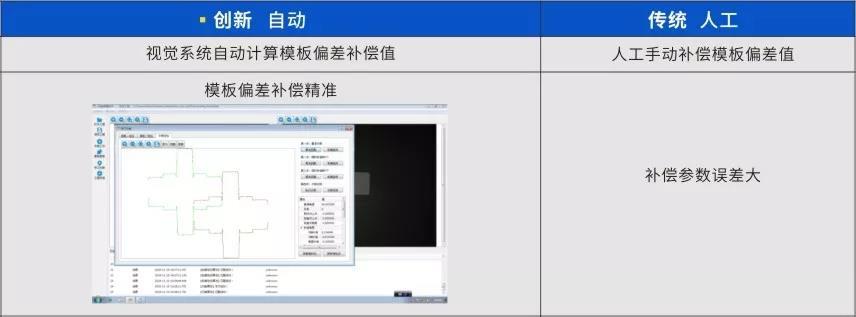

自动偏差补偿




产品应用

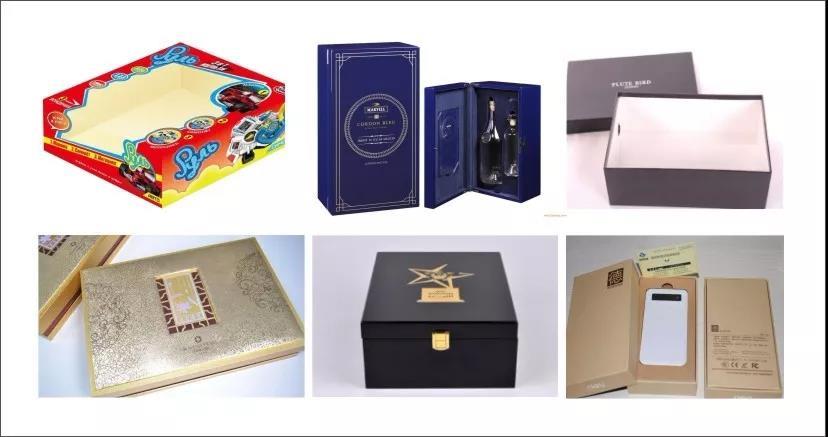

广泛应用于礼品盒、食品盒、手机盒、鞋盒、首饰盒、玩具盒、化妆品盒、烟酒盒等。

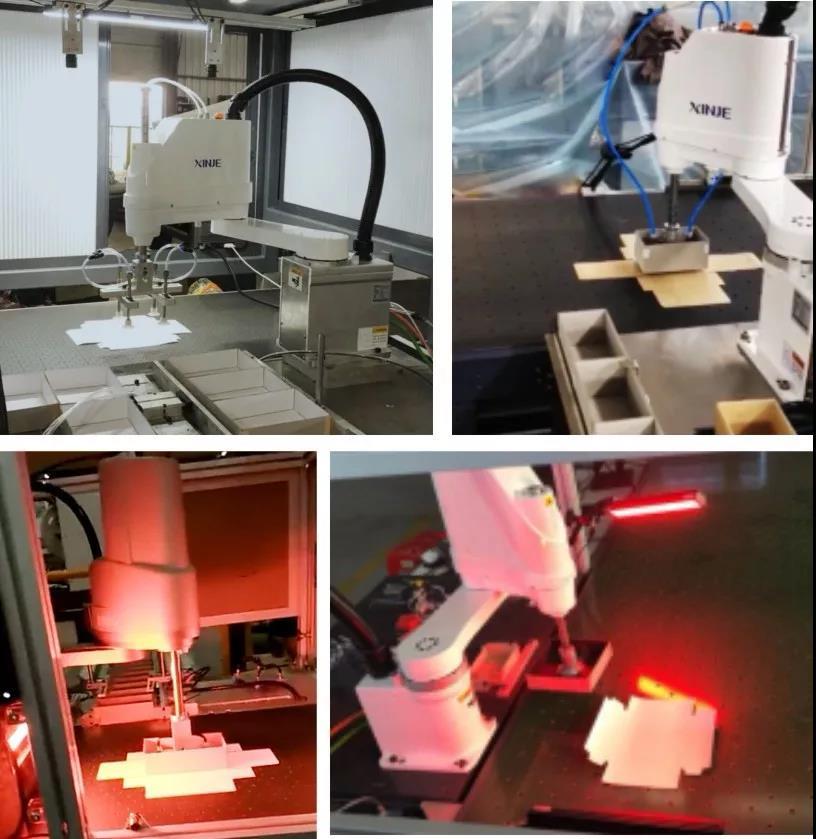

现场应用


ROB2S-60尺寸图

(单位:mm)


1

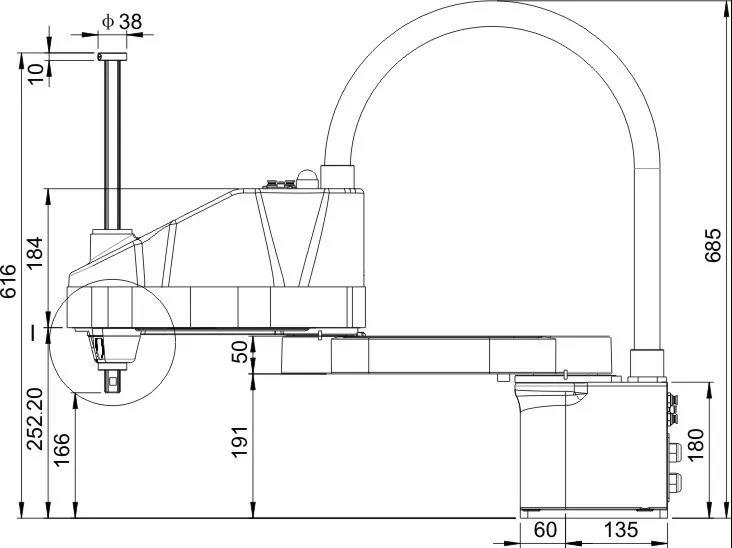

台面安装外形图





2

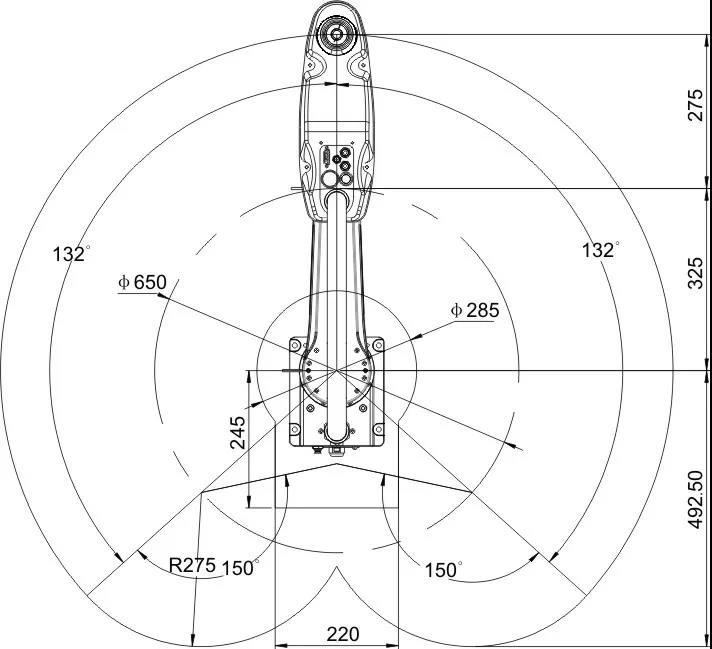

台面安装运动范围图





3

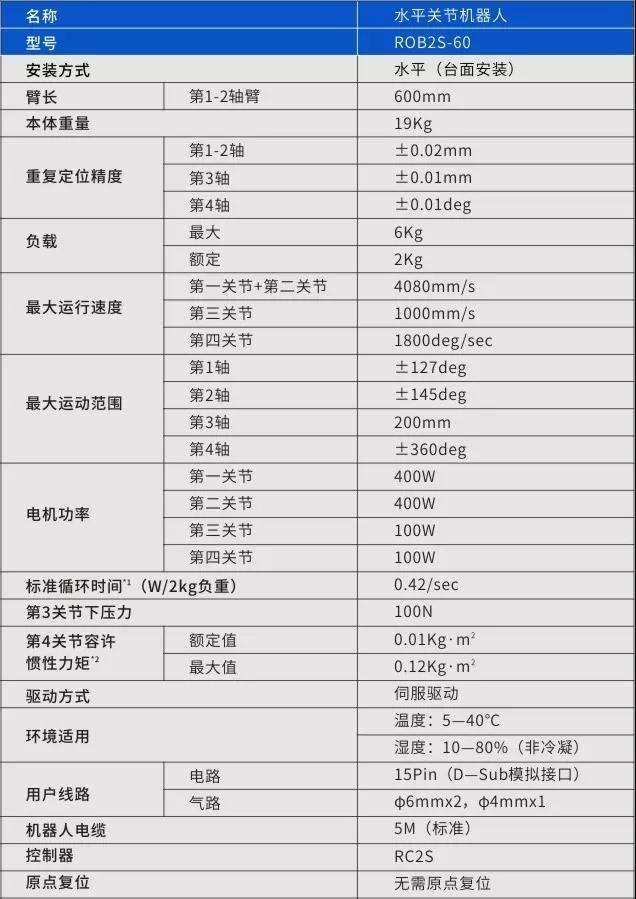

规格参数
