信捷TBOX在食品加工行业的联网方案

【行业介绍】

随着生活条件的改善,人们对食品质量的要求越来越高的同时,对于高质量食品的需求量也越来越大。传统的小作坊式的食品加工方式越来越难适应市场的需求,食品加工生产规模化、自动化是未来发展的必然趋势。

在食品加工现场一共有4个大生产车间,分为两栋大楼,每一栋大楼有两个生产车间,四个车间的生产构成一条完整的生产线。每个车间配备有一个值班室,车间的生产设备通过电机驱动,电机由PLC和变频器控制启停和运转速度。在每个值班室里都配备有一台电脑通过组

态监控每台电机的启动状况和运行参数,最后在办公室有一台电脑可以监控四个车间的工作状况。



【系统拓扑】




【方案特点】

在本方案里选用信捷XD3系列PLC,通过配合TBOX以太网通信模块,可以实时监控PLC中所采集到的变频器的相关参数,从而能够简单清晰的了解整个生产工序的运转情况,为车间的生产管理带来了极大便利。

另外通过上位机组态记录设备的运转信息,对整个生产计划的调控提供了强有力的数据基础。

■ 优化控制方式

该系统采用了界面组态+实体按键相组合的控制方式,为生产工艺的控制带来了更加丰富的选择方式。

■ 优化工艺

工艺优化,电机运转速度、运转方向都实时可控,可以满足对原材料不同的处理需求。

■ 人性化操作界面

本系统采用人机界面操作,各种信息全中文显示并记录保存数据,实现工艺参数存储。另外人机界面展示在42寸超大显示屏幕,一个画面就可以显示整个车间的生产细节,免去了翻页的困扰。

■ 稳定可靠

将一个车间的变频器控制、电机运转集成于一台PLC控制器中,使整个系统更可靠稳定。电气维修简单,基本免维护。另外以太网通信采用有线组网方式,通信传输更可靠。

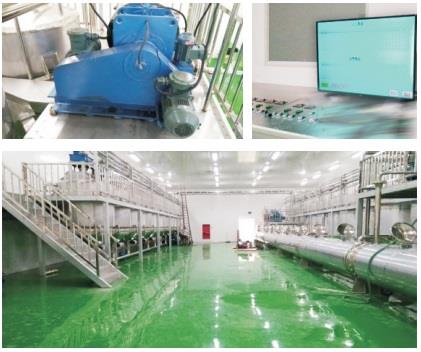

【现场应用】
