酸洗磷化组网方案

【行业介绍】

在汽车制造、五金电器等行业的加工生产中，为使钢铁构件防锈和美观，需要进行涂装工艺。涂装工艺电泳前须进行酸碱洗和磷化处理，酸碱洗是去除钢铁构件表面的污渍，磷化处理使钢铁构件形成一层磷化膜，使漆膜与基体金属更好地附着，提高整个涂层系统的耐腐蚀能力，最后通过电泳工序给整个钢铁构件吸附一层完整均匀的保护膜，从而极大的提升了钢铁构件的使用寿命。

钢铁件电泳涂装的通用工艺流程如下图所示：

以上的不同工序需要将钢铁件放置于所对应的反应池中进行加工处理，所以整个车间修建有多个反应池，配合航车升降装置移动钢铁件到待处理的反应池中。

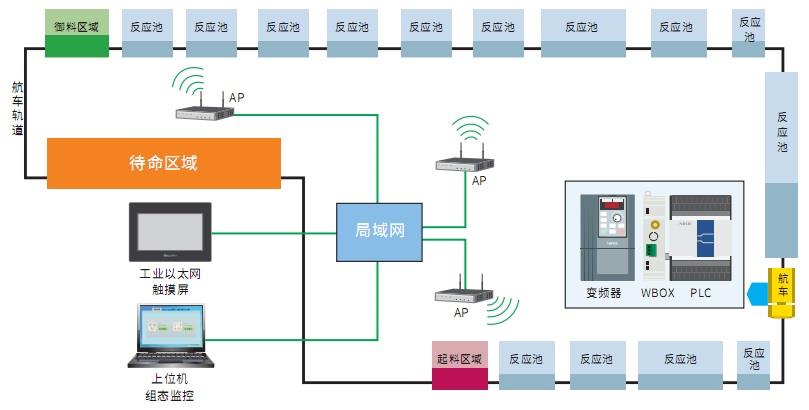

【系统拓扑】

【方案特点】

自动化性强

采用先进的无线以太网组网方式，将PLC与模块、上位机组态、以太网触摸屏进行组网通讯；工业以太网采用商用以太网技术，并根据采用环境和条件进行改进设计保证在工作可靠性、稳定性及电磁兼容性等方面有更好的性能。通过高性能的以太网通信技术，可以保证整个自动化系统参数高效、稳定的传输，高效稳定的PLC控制系统更是大大减免了工序中所需的人工操控。

提高生产效率，降低生产成本

一整套工艺加工只需要输入对应的参数。对于工件在反应池的浸泡时间、升降速度、平移时间等都可以自动完成，方便快捷地节省人力物力，提高了工件加工的效率。而且整个工艺操作人员不需要再危险区域操作，极大避免了生产事故的发生。

可靠性好

系统中采用信捷先进的XD系列PLC，实现定量控制算法、落差自动修正、系统自我调整、不断的修正提前量，解决系统运行中产生的滞后、冲击力和残留物料的误差问题。

可操作性好

直接在触摸屏上点击按钮执行所需要工作，提高工作效率，实现整个工艺系统的自动化；另外通过电脑组态监控操作，极大的丰富了控制内容，并且无需在车间现场就能完成对生产现场的实时监控。

可塑性强

整个系统采用信捷最新产品，高速网络通信，保证数据处理完善性，准确完成工件的加工工作。

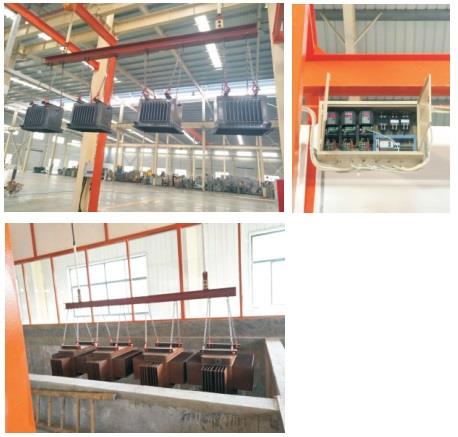

【现场应用】
